BGA300 快速开始指南
1. 包装清单
- BGA300网关
- 电源适配器
- USB Type-C 电源线
- 安装挂架
2. 硬件接口

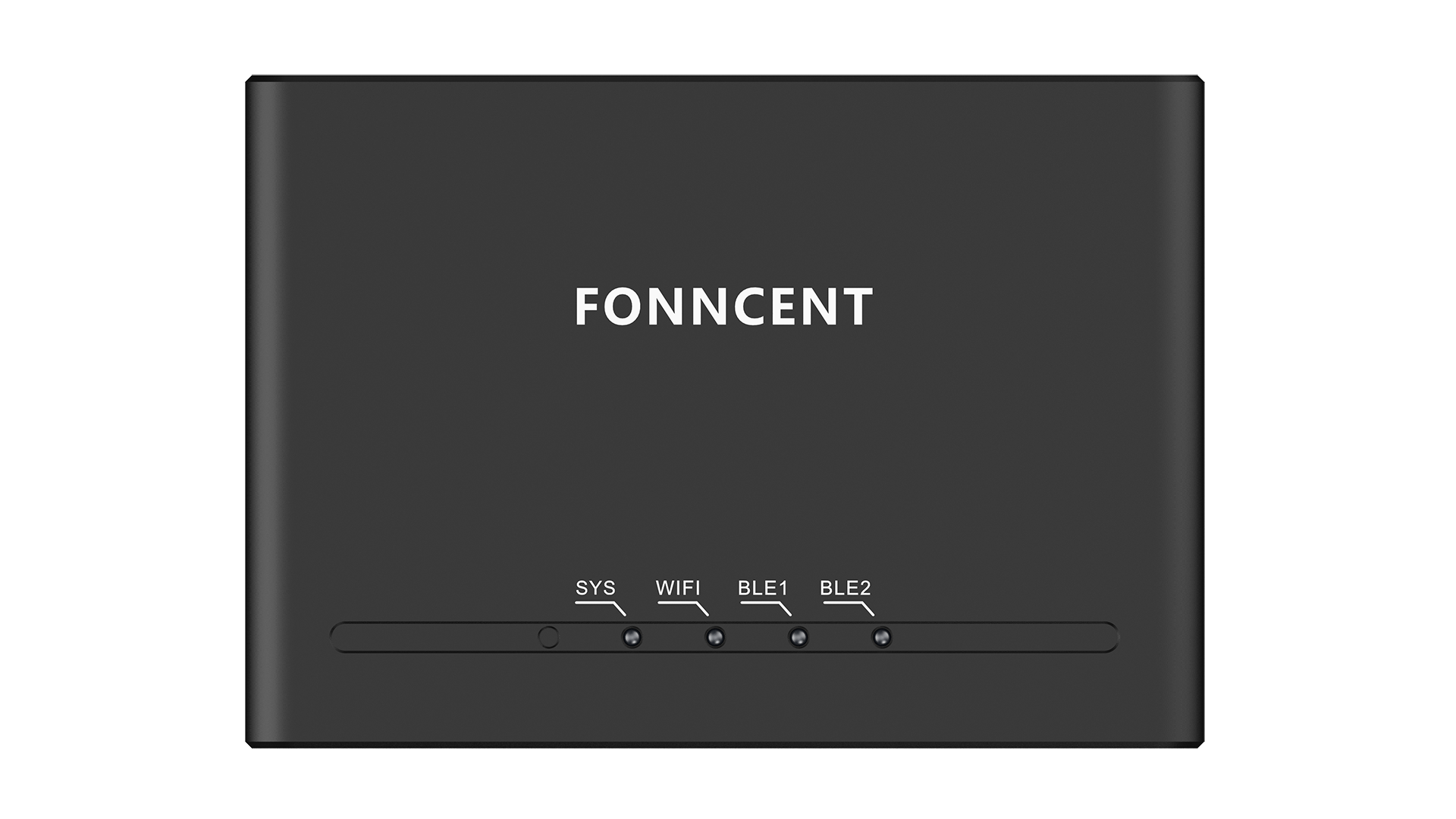

上视图

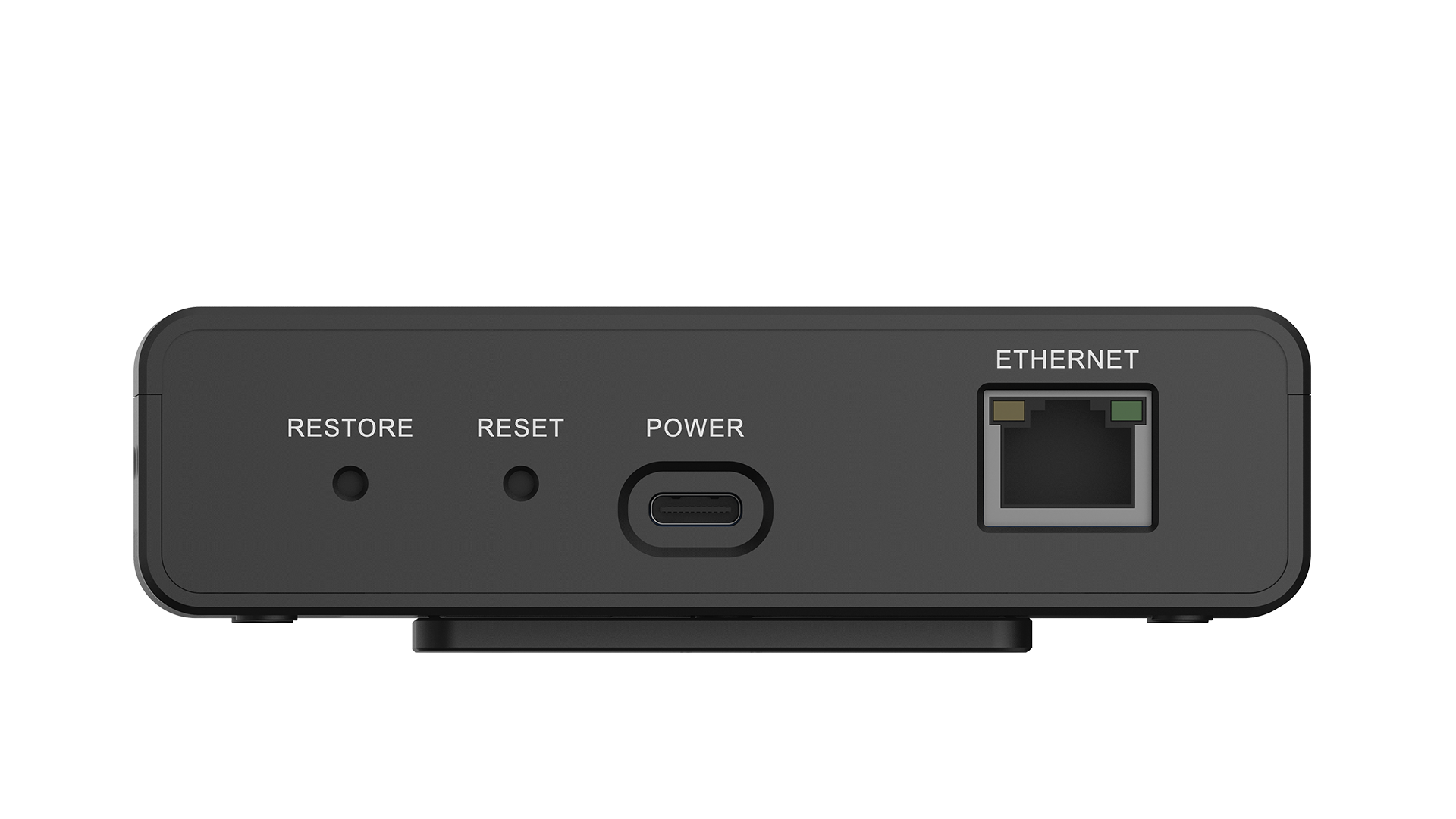

后视图
硬件接口描述
- USB Type-C 供电接口
- RESET Key
- RESTORE Key
- 以太网接口
- SYS LED, 绿色
- WIFI LED, 绿色
- BLE LED1, 蓝色
- BLE LED2，蓝色
- Bluetooth天线
- WIFI天线

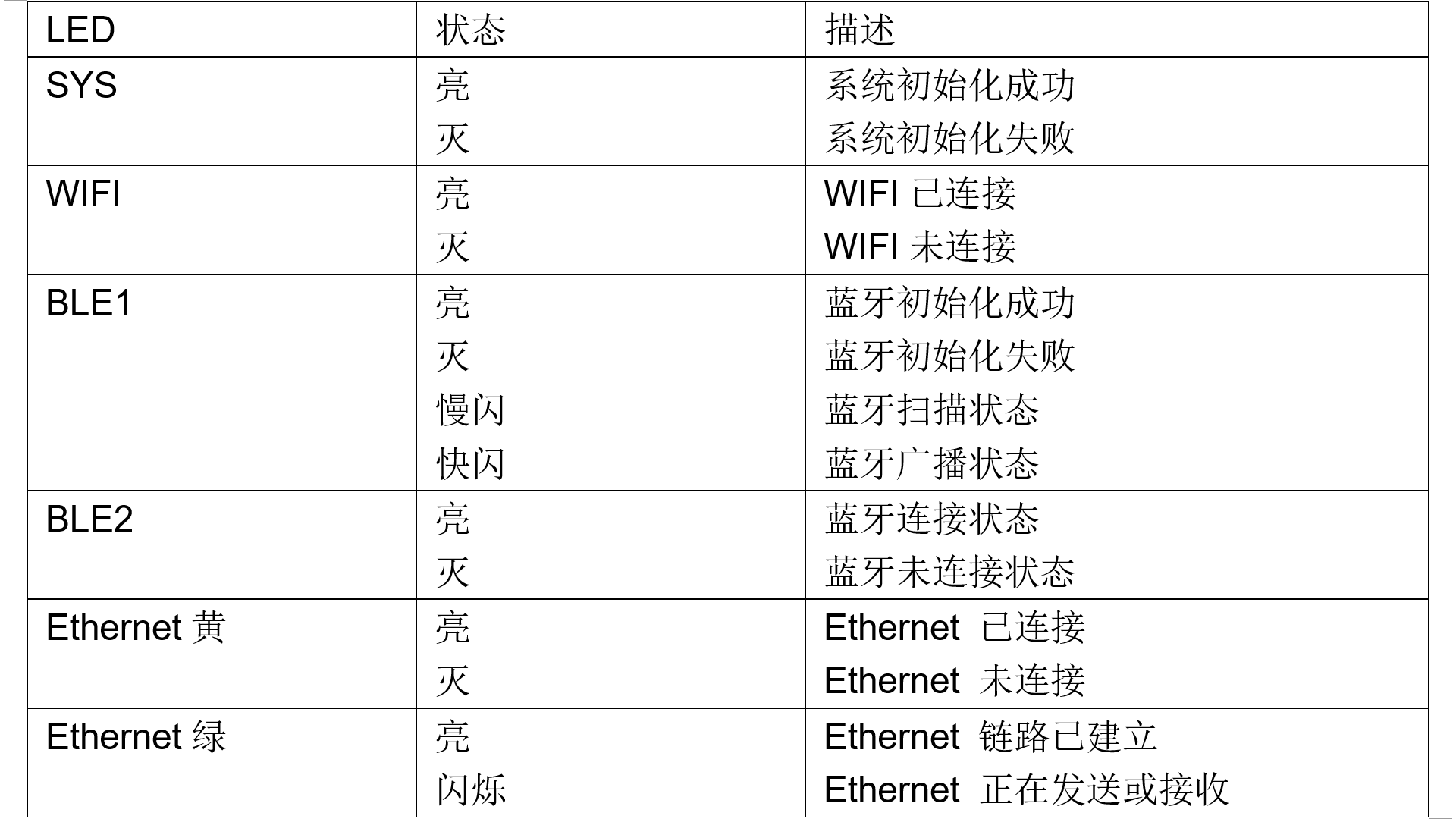

LED指示灯定义
LED | 状态 | 描述 |
SYS | 亮 | 系统初始化正常 |
灭 | 系统初始化失败 | |
WIFI | 亮 | WIFI已连接 |
灭 | WIFI未连接 | |
BLE1 | 亮 | 蓝牙初始化正常 |
灭 | 蓝牙初始化失败 | |
慢闪 | 蓝牙扫描状态 | |
快闪 | 蓝牙广播状态 | |
BLE2 | 亮 | 蓝牙连接状态 |
灭 | 蓝牙未连接状态 | |
Ethernet 黄 | 亮 | 以太网已连接 |
灭 | 以太网未连接 | |
Ethernet 绿 | 亮 | 以太网链路已建立 |
闪烁 | 以太网处于收发状态 |

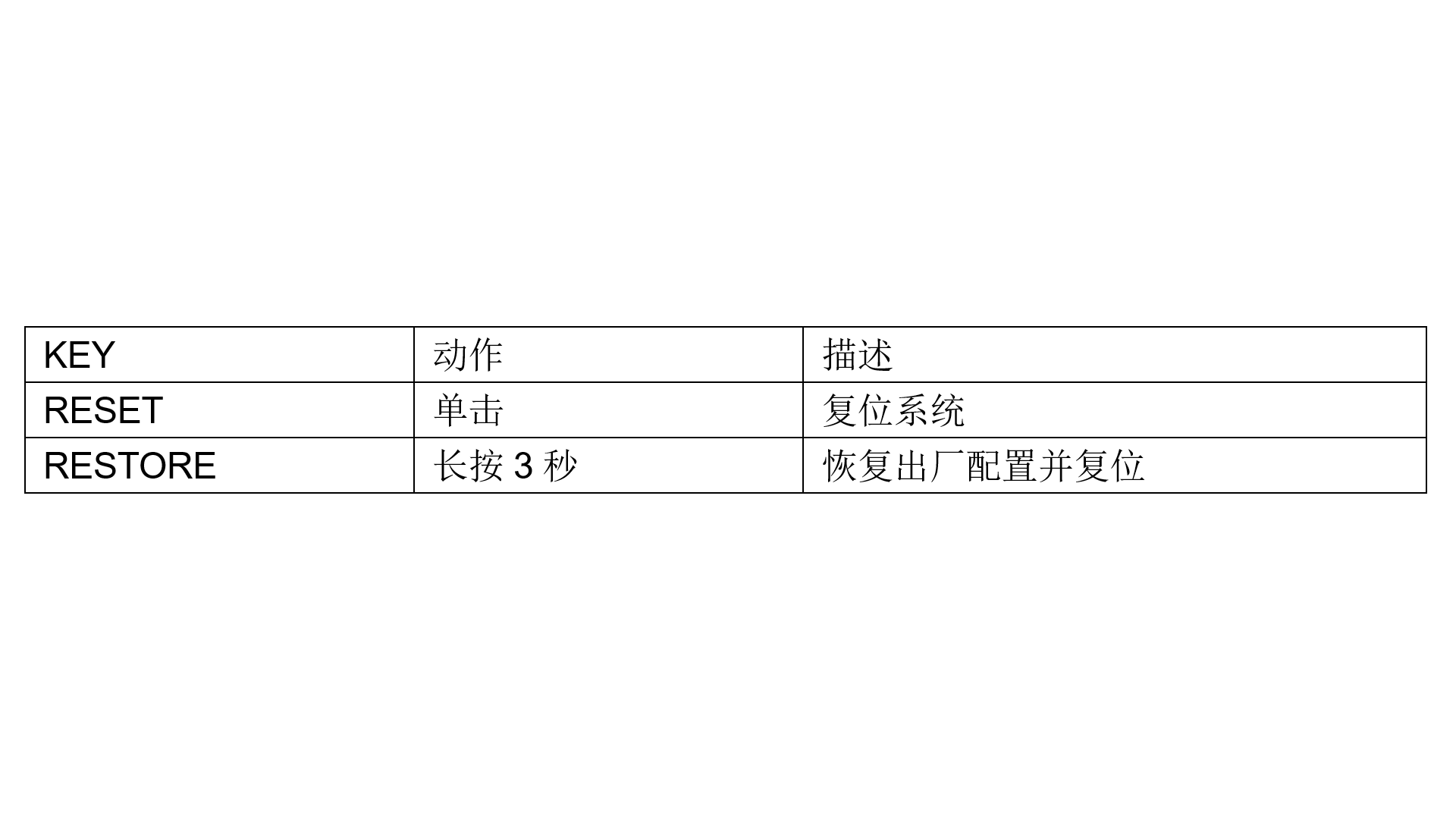

按键定义
Key | 动作 | 描述 |
RESET | 单击 | 复位 |
RESTORE | 长按3秒 | 恢复出厂配置并复位 |
3. 设备安装

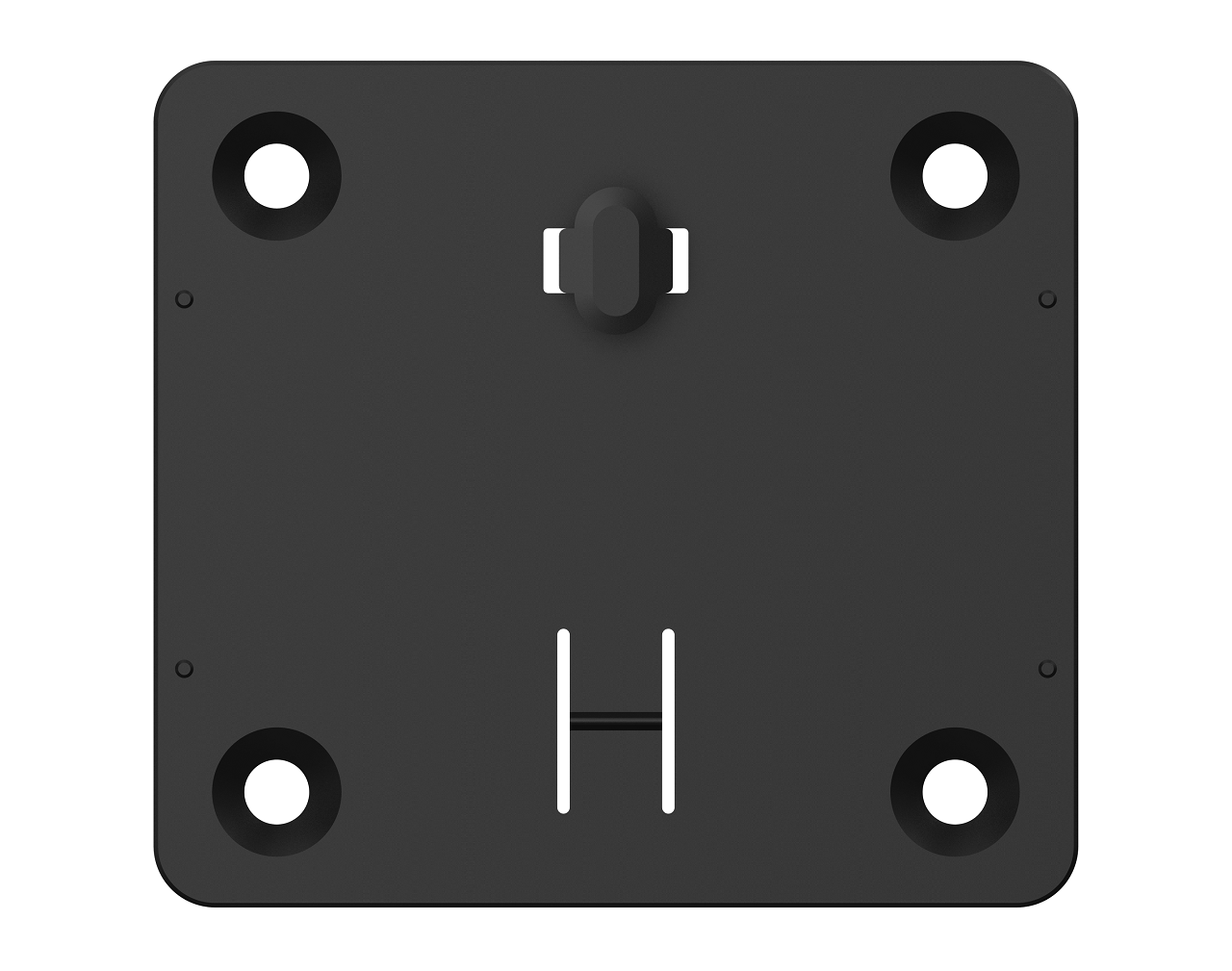

正面
该面与网关连接

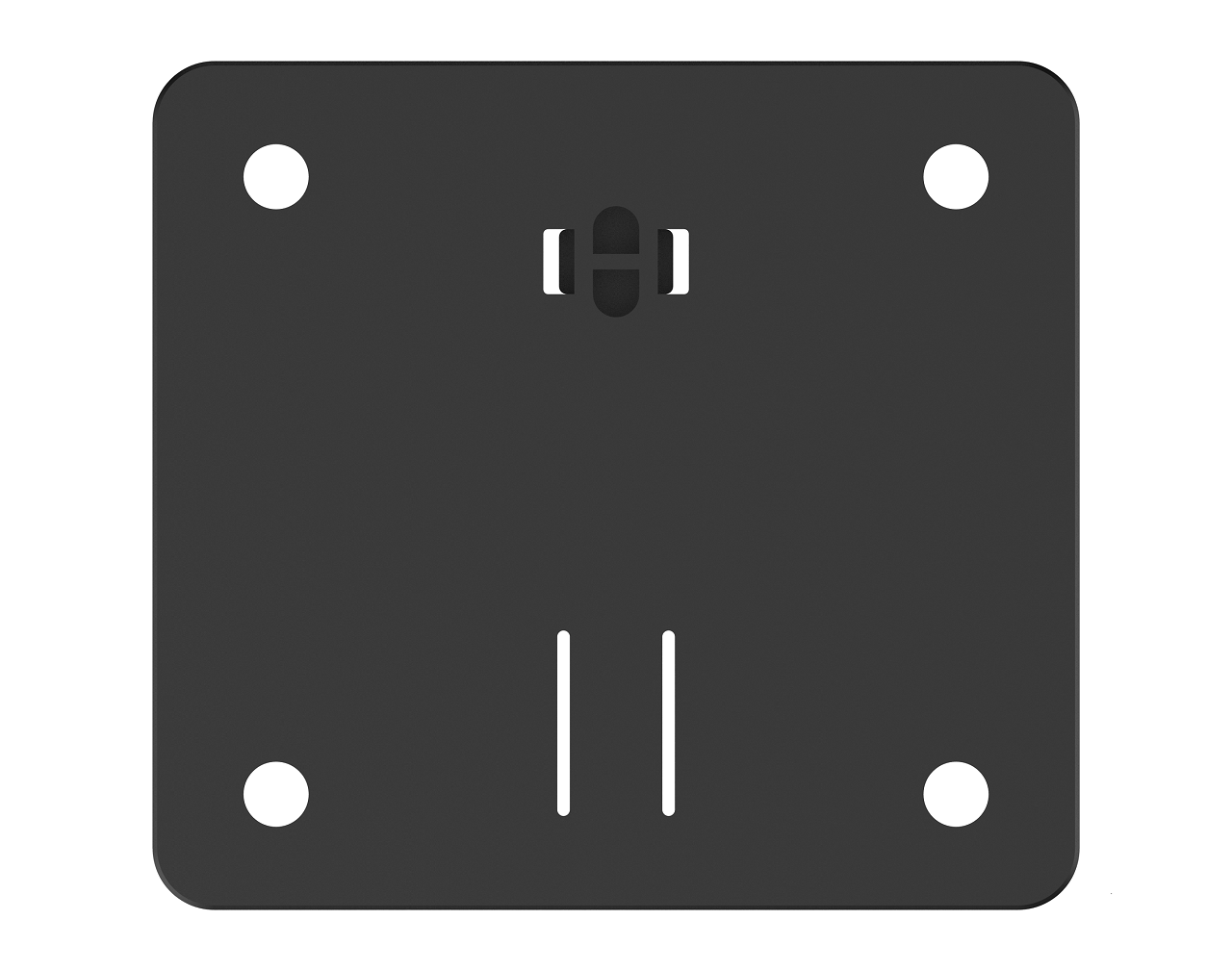

反面
该面与墙面连接
如果网关放置于桌面，请跳至步骤3.3。
如果网关安装于墙面或屋顶，用户需先安装挂架，再安装网关。
3.1 安装挂架
根据实际环境，用户可以选择
- 使用螺丝 将反面贴墙，使用2-4个螺丝从正面将挂架固定
- 使用3M双面胶 将反面与墙面粘贴
3.2 安装网关
将网关与挂架正面连接。
3.3 插入网线（可选）
选择以太网连接互联网。
3.4插入USB-C 电源线
此时SYS LED亮起，BLE1 LED亮起，说明系统与蓝牙初始化成功。
如用户插入网线，以太网接口黄色LED亮起，绿色LED闪烁，说明以太网开始工作。
4. 软件配置
通过WIFI
BGA300提供了一个WIFI hotspot与本地Web server。WIFI hotspot SSID为：FC-XXXXXX, 其中XXXXXX为网关MAC地址后6位，密码为: 12345678。Web server IP地址为：192.168.4.1, 初始用户名密码为：admin/000000。
- 用计算机、iPad或手机搜索并连接网关热点
- 打开浏览器并访问网关
- 在登录页面，用初始用户名与密码登录
- 登陆后，首先更新用户密码，然后开始配置网关
请参考文档 BGA300 User Guide - 复位网关
通过以太网
- 插入以太网线并接入路由器，网关会自动运行DHCP 客户端并获得IP地址
- 获取网关的IP地址 （通过路由器管理页面或其他应用软件）
- 用计算机、iPAD或手机打开浏览器并访问网关
- 在登录页面，用初始用户名与密码登录：admin/000000
- 登陆后，首先更新用户密码，然后开始配置网关
请参考文档 BGA300 User Guide - 复位网关
5. 测试
用应用软件或第三方工具进行测试。
